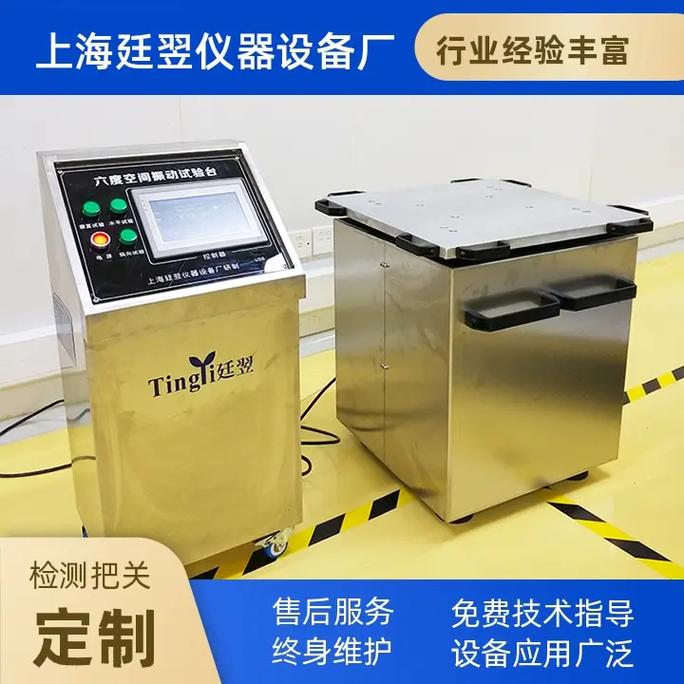

垂直水平振动试验台 电子元器件与机电产品可靠性验证的核心装备

在现代工业制造与科研领域，产品的可靠性与环境适应性是衡量质量的关键指标。特别是对于电子元器件、机电组件、仪器仪表以及各类机电设备而言，在运输、安装及实际运行过程中，往往会经受来自各个方向的振动与冲击。为了确保这些产品在复杂力学环境下仍能保持性能稳定，垂直水平振动试验台应运而生，成为环境模拟试验中不可或缺的核心设备。

一、 设备概述与工作原理
垂直水平振动试验台是一种用于模拟产品在三维空间中所受振动环境的力学测试设备。正如其名，该设备能够分别或同时进行垂直方向（上下）和水平方向（前后左右）的振动测试。其核心原理是通过电磁驱动、机械偏心或液压伺服等方式，产生可控的激振力，并将这种振动传递至安装在工作台面上的被测样品上。

与传统的单轴向振动台相比，垂直水平振动试验台通过精密的导向机构和切换装置，实现了两个轴向的自由切换。这不仅节省了实验室空间，更避免了反复拆装样品带来的误差与时间消耗，从而更真实地模拟产品在实际物流或工作状态中所面临的复合振动应力。

二、 核心技术特征与优势

1. 精准的轴向切换：采用高刚度直线导轨与锁紧机构，确保在垂直与水平模式切换时，台面运动轨迹严格遵循设定 axial，避免横向分量的干扰，保证了测试数据的准确性。
2. 宽频带与大推力：针对电子元器件的微小精密性和机电组件设备的较大质量，设备通常配备宽范围的频率调节（如5Hz-2000Hz甚至更高）和可调的激振力，以满足不同负载的测试需求。
3. 数字控制系统：现代垂直水平振动试验台多集成数字振动控制器，支持正弦振动、随机振动、扫频振动以及冲击测试。用户可基于GB/T、IEC、MIL-STD等标准预设参数，实现自动化运行与数据记录。
4. 高强度台面设计：采用铝合金或镁合金材质并经过有限元优化，具备高刚度、低质量的特点，确保在测试过程中自身共振频率高，不易产生失真。

三、 适用对象与应用场景
依据提供的用途定义，该设备广泛适用于以下领域：

• 电子元器件：如电阻、电容、芯片、PCB板等。通过振动试验可检测焊点疲劳、引脚断裂及接触不良等隐患。
• 电子组件：包括电源模块、传感器组件、显示模组等，验证其在持续振动下的电气性能稳定性。
• 机电产品与机电组件设备：涵盖电机、继电器、断路器、微型泵阀等。振动试验可暴露机械结构松动、磨损及运动部件卡滞等问题。
• 仪器仪表：针对精密测量仪器，评估振动环境对示值误差和校准参数的影响。

该设备也常用于航空航天、汽车电子、轨道交通及消费电子产品的型式试验、可靠性筛选及失效分析。

四、 选型与使用注意事项
在选择垂直水平振动试验台时，需重点关注以下几个参数：

1. 最大推力与负载：需考虑被测件及夹具的重量，确保推力冗余足够。
2. 频率范围与振幅：根据相关测试标准确定所需的最大加速度和位移。
3. 台面尺寸与安装方式：应便于多样化的夹具安装，并考虑垂直/水平切换的便捷性。
4. 冷却方式：大推力长时间运行需配备强制风冷或水冷系统以维持稳定。

使用过程中，应严格按照操作规程进行，确保样品刚性固定，避免因夹具共振导致测试数据失真或设备损坏。定期对导向机构进行润滑与精度校验，是保障设备寿命与测试一致性的关键。

五、
垂直水平振动试验台不仅是检验产品质量的“筛子”，更是推动产品设计改进与工艺优化的“加速器”。在电子元器件小型化、机电设备集成化的发展趋势下，通过该设备进行系统的振动环境模拟，能够有效提升产品的环境适应性与市场竞争力。对于生产企业和检测机构而言，配置一台性能可靠、控制精准的垂直水平振动试验台，是实现质量强国战略的重要技术保障。
